一、 概述
高壓斷路器（10kV以上）靠動作元件確保順利完成關合、承載和開斷正常負荷電流和故障電流。由于斷路器在開斷短路電流時產生強電弧，電弧的高溫作用會使觸頭表面燒損、變形，局部熔化、氣化使觸頭金屬材料流失，造成觸頭磨損，最終降低斷路器的電壽命。
斷路器的電壽命直接關系到設備的檢修周期和電網的運行成本。如果電壽命超期，電弧不能可靠斷開，滅弧室就有可能爆炸，從而造成重大事故；另一方面，如果電壽命不到期限，斷路器提前退出，將造成不必要的浪費。所以，對此類斷路器的狀態進行評估，并且對其電壽命進行監測和估算是非常必要的。
二、 系統原理及功能介紹
系統原理：
高壓斷路器狀態檢修實時預警系統實時監測斷路器開斷電弧電流，開斷次數等數據。運用大數據精確超算算法通過人工智能得出K，α值，預警實時狀態檢修點。
1、預警功能
運用大數據精確超算算法通過人工智能得出K，α值，預警實時狀態檢修點。
2、預測分析功能
根據斷路器電壽命評估并綜合電網檢修試驗計劃，為設備管理維護提供輔助決策。
3、初始參數設定匹配
系統所監測斷路器可根據實際情況進行增減，可人工設定斷路器的型號、額定開斷電流值、額定開斷次數、初始?jí)勖然A(chǔ)數據。
4、歷史存儲查詢功能
可對斷路器故障開斷電流的歷史數據及波形進行查詢，并可根據需要設定查詢的范圍。
5、實時監測功能
對斷路器開斷電流次數和電流數值等重要參數進行長期連續的實時監測。
6、預留接口
預留接入電力系統監測平臺接口。

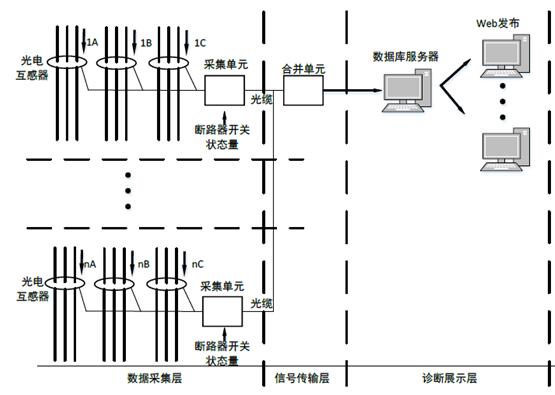

三、 系統結構
數據采集層：采集單元實時采集斷路器三相開斷電流，電光轉換后輸出光信號；
信息傳輸層：光纖傳輸?shù)亩嗦沸畔R集到合并單元；
診斷展示層：預警發布剩余電壽命；

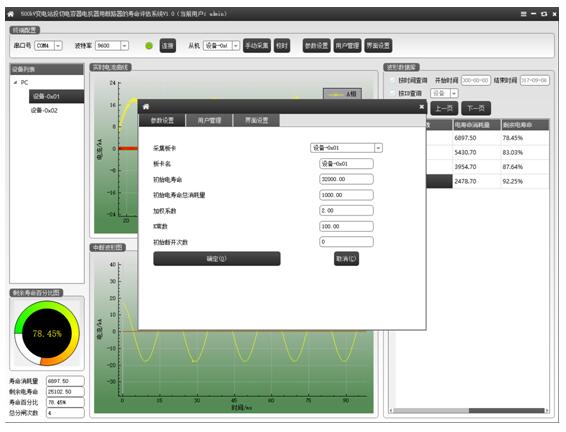

四、 軟件界面
